圖中齒輪如何上限位的？

查看數: 6962 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

wanghai210

發布時間: 2019-3-27 16:00

正文摘要:

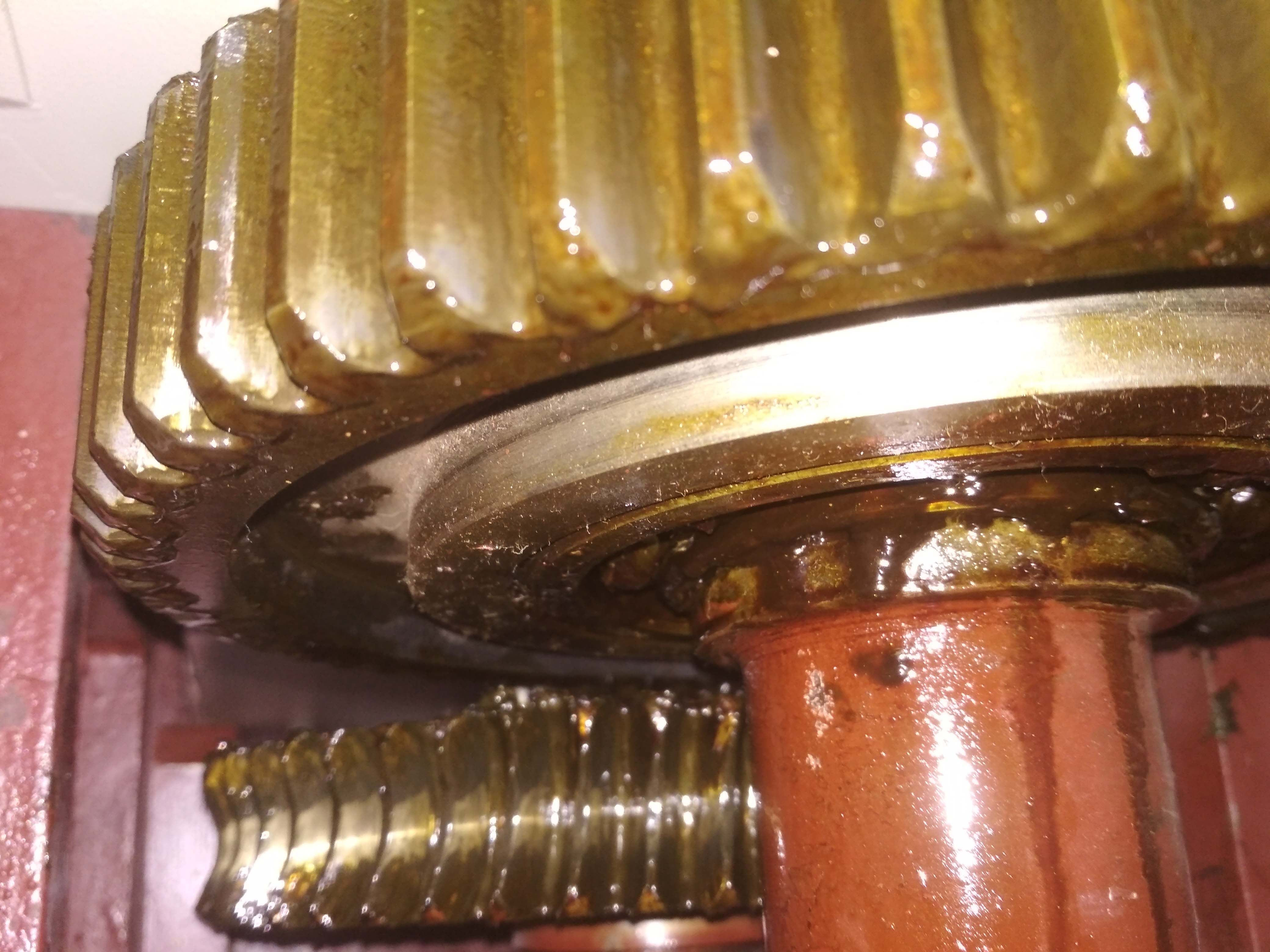

各位大俠，前些日子測繪的一個手搖減速設備，其中有個齒輪是圖中那樣裝配的，但是我只想到了齒輪下面的限位。想問下大家，上限位如何做呢。從實物上我沒有看出來，請大家幫忙看看。

回復

hnsqyqz174 發表于 2019-3-28 13:37:55

這個不是很簡單嗎？參考絲桿固定側的支座組件結構

虎哥哥 發表于 2019-3-28 09:11:15

不知道你說的是不是這個意思。上面用螺絲鎖住中心軸，做個比齒輪中心孔大的壓板，看你圖上下面軸承是靠軸上做的臺階定位的，上面裝用螺絲上上可以保證軸承和齒輪定位，注意軸上的臺階直徑不要超過軸承內圈太多


王宏安75 發表于 2019-3-27 20:35:51

郭建華100 發表于 2019-3-27 17:11
軸承內圈用軸用擋圈定位，齒輪內孔加寬，用孔用擋圈把齒輪和軸承定位

有道理

郭建華100 發表于 2019-3-27 17:11:10

軸承內圈用軸用擋圈定位，齒輪內孔加寬，用孔用擋圈把齒輪和軸承定位

點評

wanghai210

正常情況是這樣的，但是根據實物圖片來看，都沒有用到擋圈。不知道是如何定位的，還是不需要定位呢，靠自重？發表于 2019-3-28 08:57

wanghy 發表于 2019-3-27 16:29:45

wanghy 發表于 2019-3-27 16:16
可能是你軸承選錯了。結構也不對，實物做出來的話可能轉不了圈，用不了。描述不清楚，不好下結論。

齒輪不可能單面定位，從理論上這種說法就不對。要想徹底解決，既然是測繪，你不全拆下來叫測繪嗎？別省懶事兒了，全拆了，定然一目了然，看看人家原來用的是什么軸承，如何定位的！測繪還是比較能學本事兒的，測繪也不是新手能干的活！我估計是角接觸球軸承（載荷小的時候），看你這齒輪還不小，估計應該是角接觸圓錐滾子軸承。
