DianGongN 發表于 2019-4-25 16:08

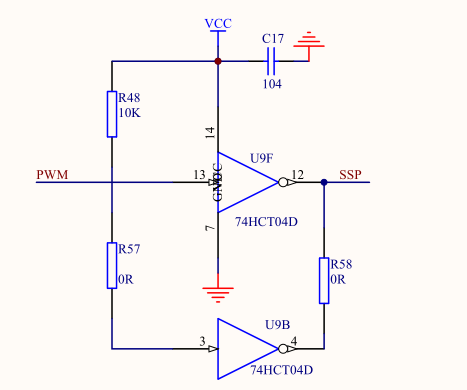

: M) @6 a3 k' S  F: m" G1 F/ QPWM右邊十字線應該有一個節點符號，表示電氣連接。
這兩個反相器是并聯關系，提高驅動能力。

& b3 K: o( H0 A' Q是的，謝謝，他畫錯了

喂我袋鹽 發表于 2019-4-28 19:10
# H7 |7 t1 o# S! p( L0 t8 g& w: i% K應該是可選加強驅動。非正反相。
, i( Z4 o8 ?; C' H3 j1 K
后面可能就是變壓器，脈沖變壓器，用于驅動功率器件。

. c* m2 U. I* X$ P2 c) e. z2 O5 N謝謝，應該是的，不過他的圖紙應該畫錯了
: w# Z0 |! f7 c) z

NEMO_LLSoQ 發表于 2019-4-25 19:59
應該是原理圖是這樣，電路上做過處理，用兩個0R進行反相和正相選擇。就是說可以對PWM進行高低邊的互換，適 ...

$ c" S9 a5 a- ]/ F& Q0 P應該是可選加強驅動。非正反相。
7 E3 c2 Z  {- I0 V0 D
9 ~3 D7 R% h( A. [+ I后面可能就是變壓器，脈沖變壓器，用于驅動功率器件。
9 d6 N; r5 S$ {$ @) |$ e: f

機械????表示看不懂，挺一個！

) x- q% x& u# _應該是原理圖是這樣，電路上做過處理，用兩個0R進行反相和正相選擇。就是說可以對PWM進行高低邊的互換，適應不同種的次級器件。
8 H/ j$ Y: p! D" V% z) C, a3 L2 Q:victory:還有就是，你確定后面是個變壓器？是個特殊的磁藕吧？

PWM右邊十字線應該有一個節點符號，表示電氣連接。
# d" k" E8 W* n1 q: W這兩個反相器是并聯關系，提高驅動能力。

左邊接單片機PWM引腳，右邊接變壓器
