單純的看你的電路圖，加繼電器多此一舉了。不過繼電器上好像不怎用A1，A2表示線圈的兩端。接觸器線圈的兩端用A1,A2表示的多。

keyman 發表于 2019-5-10 12:07
可以的，就光一個線圈，直接開關控制就可以了。樓主應該自己多實踐，其實我看你比其他回答你問題的都懂。

- H/ p( S; |1 U& Q# n0 N9 D實踐機會比較少，目前只是學習一些理論上的東西。這個圖經過詢問別人大概意思就是增加一個繼電器的作用就是為了遠程控制，方便實現自動化。
) V2 i+ j( ^  p0 f

可以的，就光一個線圈，直接開關控制就可以了。樓主應該自己多實踐，其實我看你比其他回答你問題的都懂。

兩個方案都可以，至于Ka他是繼電器，它是否還有別的觸點，用在別的地方呢？  如果使用了Ka的地方不止這一處，當然就要加繼電器了。
2 `8 b  X# l, [% a' C  另外樓上的說的頭頭是道，什么繼電器小電流控制大電流，Plc之類的術語。 鳥毛灰，樓主就問了個按鈕，繼電器 線圈，你扯什么Plc。 你是想說Plc輸出不能直接驅動電磁閥線圈嗎？  樓主也沒問這個啊
    樓主好好搞機械，瞎琢磨啥電路圖，機械都會了？  裝配搞得過車間的老法師嗎？ 加工玩的過車間操機的小伙嗎

如果是液壓電磁閥，，，會這樣設計電路。

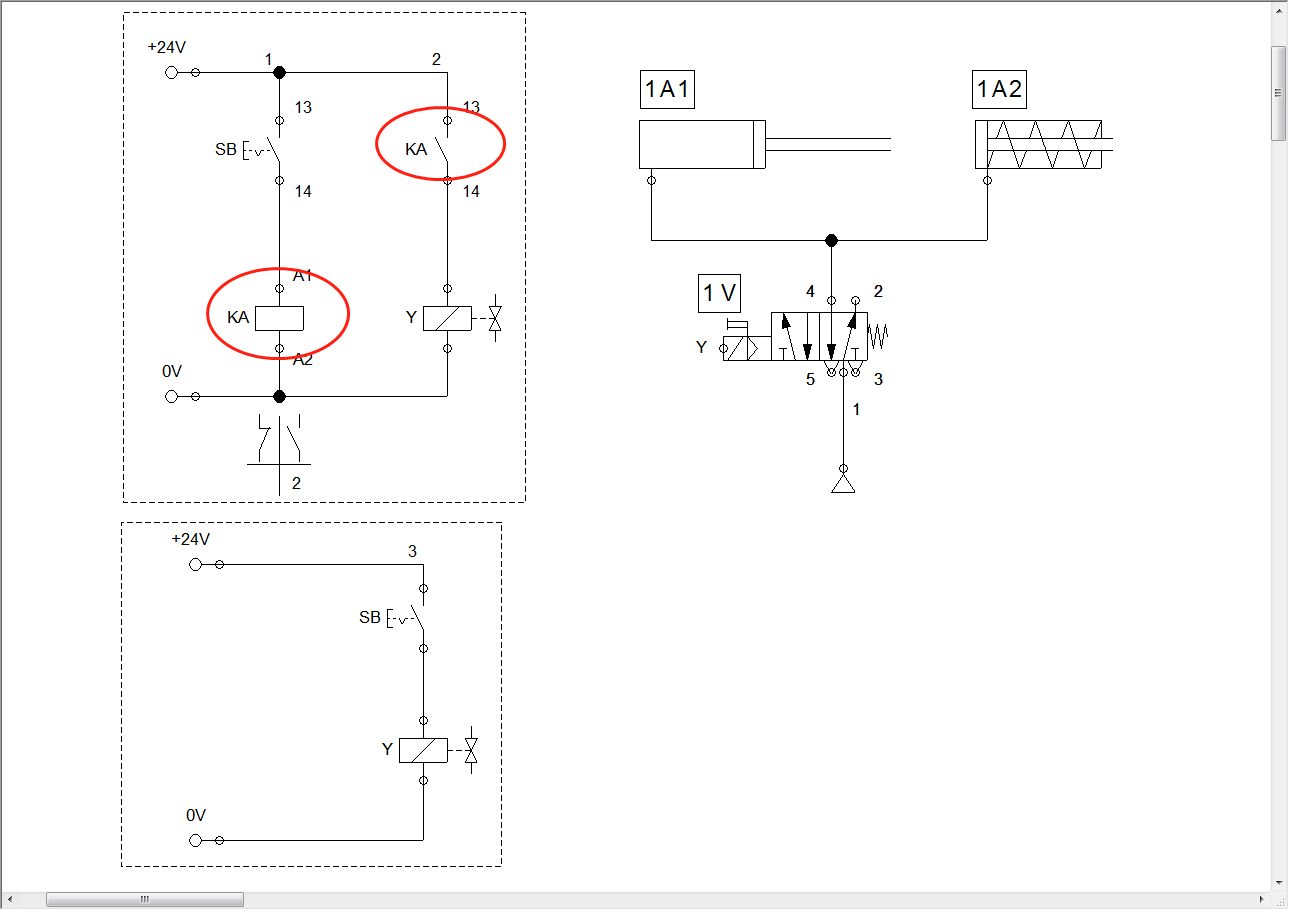

你上下兩個虛線框里面的SB，就是你說的按鍵開關是同一個開關嗎？

可能有什么特殊用途吧

按鈕分復位按鈕和保持按鈕，你用復位按鈕，你手松開后，按鈕復位，電路就不通了，所以要用接觸器上面的一個常開點來保持線路繼續有電，網上查查起保停電路看看就知道了
