首先建議更換動力源，其次是為了成本考慮的話非要用氣缸，可以考慮用齒輪齒條，中間用軸連接以保證同步問題（建議不要用導向軸，時間久了就會把氣缸憋壞的），個人認為用連桿機構會更好達到效果

既然負載不平衡，氣缸應該偏裝吧，推板兩端安裝滾輪。可行不？

兩端都加硬限位

600mm不建議用氣缸

kevin-Lee 發表于 2019-7-1 16:06
用雙氣缸再加直線導軌吧

好的， 謝謝 我試一試。

hk4521 發表于 2019-7-1 15:52
3米 好長啊 用導桿會憋住吧

現在的問題就是兩面不同步，有時就鎖死了。

3米長板上放一個3米長的桿，桿兩頭各一個齒輪。齒輪各自與一根齒條嚙合。保證左右升降同步

江南吃雞王 發表于 2019-6-29 16:45
非要這樣的話，試一試齒輪齒條唄。

嗯，我想的也是齒輪齒條，畢竟精度要求不高。

454141017 發表于 2019-6-29 16:05
要的不是過程，而是結果。臨到位時引導一下即可。

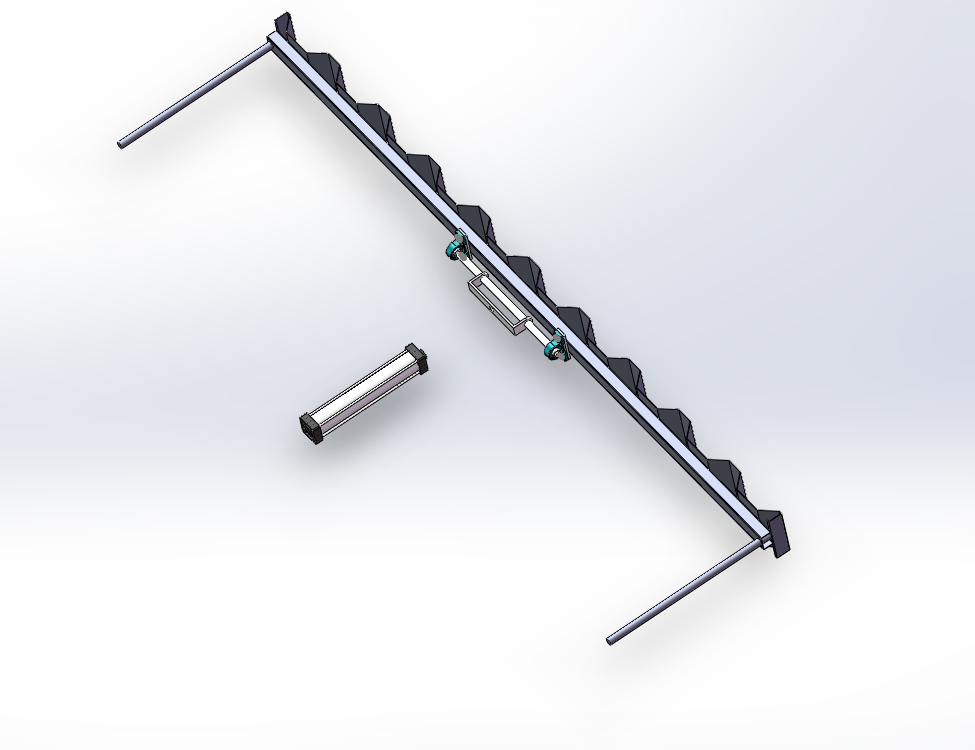

方案中用了一對軸承，為什么。

加工條件有限，可能-以前也沒用浮動接頭。就用了2個軸承。
