長度較短的螺紋件如何設計

查看數: 6831 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-9-19 15:52

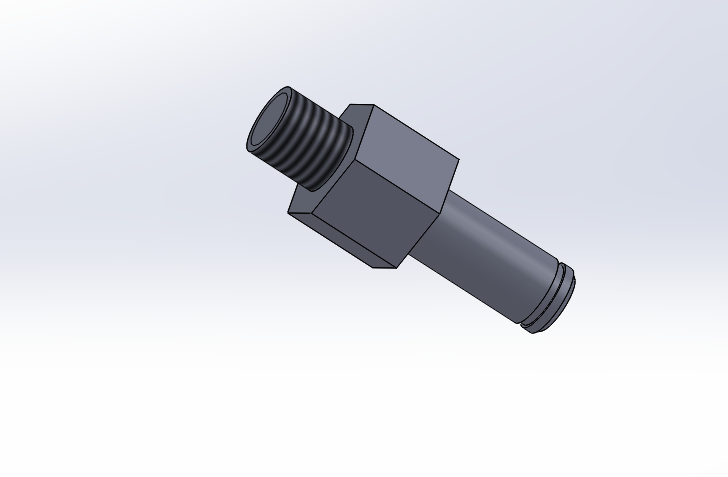

如圖所示的零件螺紋端是長度6mm的M6螺紋，要求完全擰入，這樣較短的螺紋尾端應該如何處理最好，希望大神給與解答，謝謝！！

回復

xieyaning 發表于 2019-9-30 08:56:24

M6的螺距是1mm,加個1.5-2mm寬的退刀槽就行

我叫劉有福 發表于 2019-9-30 08:32:45

我有個問題你右端的軸上的東西是怎么轉的順時針還是逆時針

阿德_KakD8 發表于 2019-9-29 15:54:27

換成兩個件，螺桿套螺母，右端還是軸和卡槽。

jason_ZHAI 發表于 2019-9-21 16:08:17

打內螺紋反過來固定

hj1230 發表于 2019-9-21 15:47:35

可否在螺母端加C角

為什么加C 角呢這樣鎖緊的螺紋不是更短了嗎發表于 2019-9-30 08:29

遠祥 發表于 2019-9-21 11:57:25

也可以增加彈簧墊圈與平墊圈，增加鎖緊的距離。

btganzhe 發表于 2019-9-21 09:20:34

實在不行就做成兩體的，做成螺桿擰進去…
一般本體如果太薄的話都會在螺紋孔的地方加厚，要不然有效螺紋太短了，m6的粗牙螺距是1，再加上倒角，剩下多少…

小小嘉 發表于 2019-9-20 15:17:05

水水5 發表于 2019-9-20 13:08
數控車可以無退刀槽車削螺紋，但是最后一兩圈仍然是不能用的。
可以給加工的師傅商量一下。用個尖刀在根 ...

非常感謝！

水水5 發表于 2019-9-20 13:08:17

小小嘉發表于 2019-9-20 08:43
那非標退刀槽最短長度能做到幾倍的螺距？

數控車可以無退刀槽車削螺紋，但是最后一兩圈仍然是不能用的。
可以給加工的師傅商量一下。用個尖刀在根部向里面扎一下。
這個就不能叫退刀槽了。因為起不到“退刀”的作用。只能叫清根
