Cavalier_Ricky 發表于 2016-12-14 20:38
樓主一直集中在“左右絲桿同步”的可能性，可設計這臺設備或這個機構，不是為了“左右絲桿同步”，而是為了 ...

我說齒輪比不對，是因為，看著圖，機構的雙向側推行程都不大而需要的側推力卻越大越好。。。（與杠桿原理相悖。。。）

換個說法的話，圖中的“絲桿”，撐死了也就轉30度左右吧。（工件厚度變化超大的話另說。。。）

X，圖中不需要太大改變，只要把夾板和絲桿副之間改成活節，甲板上固定彎曲的板簧（五菱面包車之類的后橋減震那種），讓板簧去夾緊工件。

Y，不應向上轉動著去夾緊。即使前端帶著輪子，也會使工件翹起。加上一兩絲甚至幾μ的工件公差或推桿的公差，也會使工件高低不齊。

我見過某品牌暢銷轎車的零件加工現場，還是發動機上的，然后，一輩子不會買也不會推薦那個牌子的車了。。。這里，就不說是哪個了。

樓主一直集中在“左右絲桿同步”的可能性，可設計這臺設備或這個機構，不是為了“左右絲桿同步”，而是為了“左右絲桿同步”之后的工作。

而之后的工作，不管“左右絲桿同步”與否，還是有太多的變數。。。什么變數？公差！！！！

為什么先把后期工作中會出現的變數先考慮清楚了再設計前期工作的機構？

1）即使用超級昂貴的外發經費外發到日本頂級加工公司，用超級精密的加工中心加工出來整套設備的整套零件，

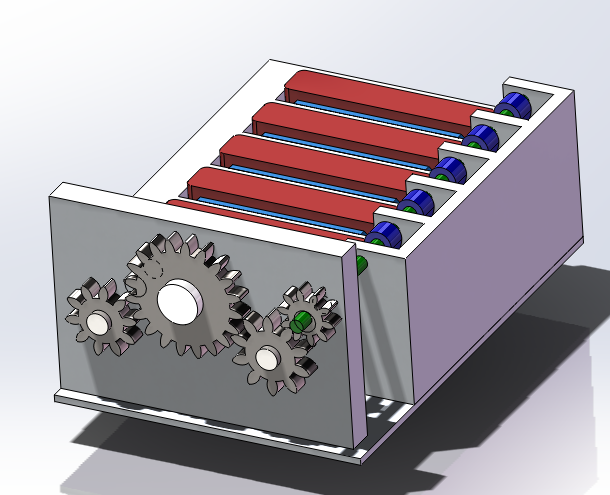

問題來了：用一段時間后：大齒輪帶動兩個中個子的齒輪，而其中一個中個子齒輪還得帶一個小齒輪。這一下，用一段時間后，兩個中個子齒輪的磨損程度就有很大的不同。然后，還需要談論同步性嗎？

2）我還問過“夾住了之后，高低怎么保證一樣”，樓主說“由零件自重和底板平面度保證，對工藝影響不大”。

     而我在設計圖中看見的機構，會嚴重破壞“由零件自重和底板平面度保證”的高低整齊度。為什么？一根軸上畫著圓向上推動的側推力，工件自重是遠遠無法抵御的。（藍色的小指那東西？）

3）驅動齒輪的直徑為什么比被動齒輪的直徑大？？？？？？？？？？？？


要我推薦，還是“先”老老實實地研究透普銑工作臺面上的那個平口鉗，最好自己卸下來再裝上去，自己打表，自己測試夾裝工件并研究兩個夾裝面塊的安裝方式對工件夾緊穩定度的影響，然后再設計這個機構。

這樣就能少走太多彎路了。

茉莉素馨 發表于 2016-12-13 20:41
只是夾緊，不是定位，兩個概念

看lz的圖，尺寸不小，聚氨酯這么大平面找平也不容易。lz沒說清楚工件什么材質，如果僅僅是夾緊，沒必要這么費勁，還用到凸輪。

看lz的前后回復，可能他更傾向于硬碰硬。

夾緊和側邊定位最好分開進行，關于同步夾緊，圖片機構可以參考。我看圖片是需要加工上表面，所以這套機構你可以考慮裝在下面。

一星一億 發表于 2016-12-14 09:04
用同步帶會不會好點

同步帶比齒輪好在哪里呢？

一星一億 發表于 2016-12-14 08:49
在X方向夾具把工件推到位后，X方向的夾具回撤一下，放松工件，等Y方向夾緊后，X方向再重新夾緊

用同步帶會不會好點

threetigher 發表于 2016-12-13 19:48
感覺設計有問題，自己給自己找麻煩了。

btw，凸輪是紫色么？

是紫色的。

一直擔心齒輪組的同步動作問題，之前也沒有使用經驗。但看過挺多這類機構啊，具體會有什么問題，想向大家請教一下。

另外，請問除了齒輪組的同步動作外，還有其他問題嗎？

有一個問題啊，樓主，電機帶動齒輪轉動夾緊，假設可以同步，那么夾緊之后有反向鎖死嗎，怎么保持這個夾緊力

在X方向夾具把工件推到位后，X方向的夾具回撤一下，放松工件，等Y方向夾緊后，X方向再重新夾緊
